Açıklama

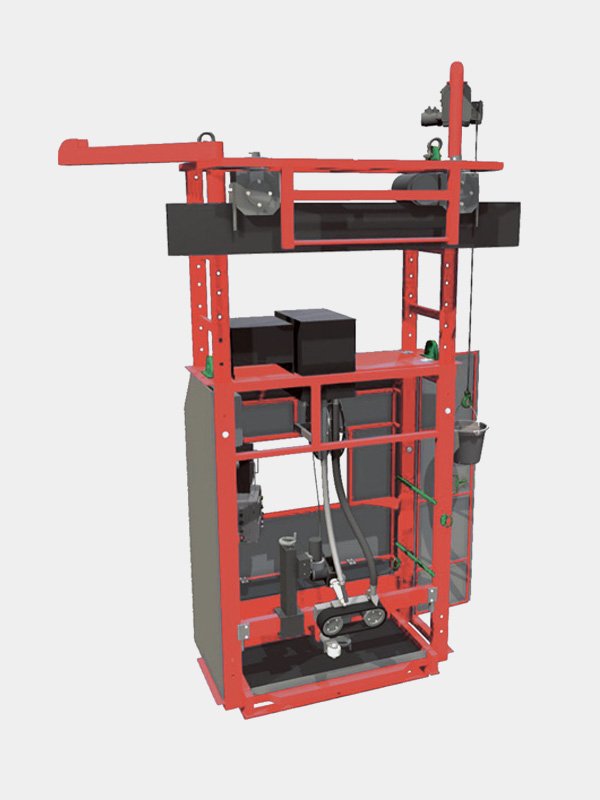

Asma tip tank üzerinde yürüyebilme Tek taraflı tank kaynağı Tek operatör kontrollü 1000 – 3000 mm levha kaynağı Tank kaynak makinası yan pozisyonda tozaltı kaynağı ile kaynak yapabilen silindirik yapıların kaynağı için tasarlanmış otomatik tank kaynak makinasıdır (3 saat). Kaynak ünitesi bir kabine sabitlenmiştir. Operatör için tüm güvenlik koşullarının sağlandığı bu kabinin üst katında, donanım sayfasında sistemi hareket ettiren motor ve dişli sistemleri bulunmaktadır. Tank Kaynak Makinesi, Tozaltı kaynak makinesi ile büyük depolama tanklarının yatay çevresel olarak kaynatılmasını sağlar. • Kaynak yapabileceği minimum çap 4,5 metredir. • Kaynak yapılabilecek en düşük sac kalınlığı 6 mm’dir. Dış kapak, kullanıcıyı doğanın dış faktörlerinden korumak için üretilmiştir. Tank Kaynak Makinamız içten veya dıştan kaynak yapmak üzere tasarlanmıştır. Tank Kaynak Makinesi sisteminde ESAB A2S + PEK + LAF1001 tozaltı kaynak makinesi seti kullanılmaktadır. İnverter hız kontrol ünitesi sayesinde ideal kaynak hızı 0-600 mm/dk aralığında ayarlanabilmektedir. Tekli ve ikili olmak üzere iki farklı model seçeneği vardır, bu sayede ister tek makine ile, ister tank içi, ister tank dışında; Çift makine ile tankın iki parçasını aynı anda hem içten hem de dıştan kaynak yapabilme özelliğine sahiptir. Makinamız tank yüzeyine paralel, min. 1500 mm ile max 2500 metre arasında kaynak yapabilme özelliğine sahiptir. (İstenirse isteğe bağlı boyut aralığı mevcuttur). Elektrik panosundan gelen 220 volt çıkış sayesinde ihtiyaç duyulabilecek elektrikli cihazlara enerji sağlanabilmektedir. Makinenin etrafındaki özel kaplama (alev geçirmez branda) sayesinde operatörü doğanın etkilerinden koruma özelliğine sahiptir. Makineye adapte edilmiş 125 – 250 kg kapasiteli calaskal yardımı ile operatör için dalgıç dalgıç sarf malzemelerine ve diğer malzemelere kolay erişim sağlar. Torç bağlantısı ve ön destek bilyalarının bulunduğu bölüm salıncak sistemi ile desteklenmekte ve altta bulunan yay ile hassasiyet arttırılmaktadır. Bu sayede hem torç hem de dinlenme bilyeleri sürekli olarak saca bastırılır ve kaynak sırasında herhangi bir çıkıntı olması durumunda makineyi sallamadan sadece torç mekanizmasının hareketi ile makine sönümlenir. Sistemimizde bulunan kriko sistemi, ön destek toplarının saca olan basıncını ayarlamak için kullanılmaktadır. Böylece baskı toplarının sac üzerine istenildiği kadar koyulmasını sağlar. Makinemizde sac parçaların genişliğine göre ayar yapmak için yukarı ve aşağı kriko sistemi kullanılmaktadır. Kriko sisteminin hareket tahriki redüktör – motor grubu ile sağlanmaktadır. Makinamıza bağlı torç sayesinde kaynak yapılan kısımların ön ısıtılmasını (tavlanmasını) sağlar. Makinamızın iş parçası üzerindeki hareketi tahrikli ve avare tekerlekler ile sağlanmaktadır. Hareket tahriki, motor-redüktör bağlantısı tarafından sağlanır. Ayrıca alt kısmında makinenin iş parçasına paralel durmasını sağlayan kriko sistemli destek tekerlekleri bulunmaktadır. Makinemizde sac parçaların genişliğine göre ayar yapmak için yukarı ve aşağı kriko sistemi kullanılmaktadır. Kriko sisteminin hareket tahriki redüktör – motor grubu ile sağlanmaktadır. Makinamıza bağlı torç sayesinde kaynak yapılan kısımların ön ısıtılmasını (tavlanmasını) sağlar. Makinamızın iş parçası üzerindeki hareketi tahrikli ve avare tekerlekler ile sağlanmaktadır. Hareket tahriki, motor-redüktör bağlantısı tarafından sağlanır. Ayrıca alt kısmında makinenin iş parçasına paralel durmasını sağlayan kriko sistemli destek tekerlekleri bulunmaktadır. Makinemizde sac parçaların genişliğine göre ayar yapmak için yukarı ve aşağı kriko sistemi kullanılmaktadır. Kriko sisteminin hareket tahriki redüktör – motor grubu ile sağlanmaktadır. Makinamıza bağlı torç sayesinde kaynak yapılan kısımların ön ısıtılmasını (tavlanmasını) sağlar. Makinamızın iş parçası üzerindeki hareketi tahrikli ve avare tekerlekler ile sağlanmaktadır. Hareket tahriki, motor-redüktör bağlantısı tarafından sağlanır. Ayrıca alt kısmında makinenin iş parçasına paralel durmasını sağlayan kriko sistemli destek tekerlekleri bulunmaktadır. Makinamızın iş parçası üzerindeki hareketi tahrikli ve avare tekerlekler ile sağlanmaktadır. Hareket tahriki, motor-redüktör bağlantısı tarafından sağlanır. Ayrıca alt kısmında makinenin iş parçasına paralel durmasını sağlayan kriko sistemli destek tekerlekleri bulunmaktadır. Makinamızın iş parçası üzerindeki hareketi tahrikli ve avare tekerlekler ile sağlanmaktadır. Hareket tahriki, motor-redüktör bağlantısı tarafından sağlanır. Ayrıca alt kısmında makinenin iş parçasına paralel durmasını sağlayan kriko sistemli destek tekerlekleri bulunmaktadır.
